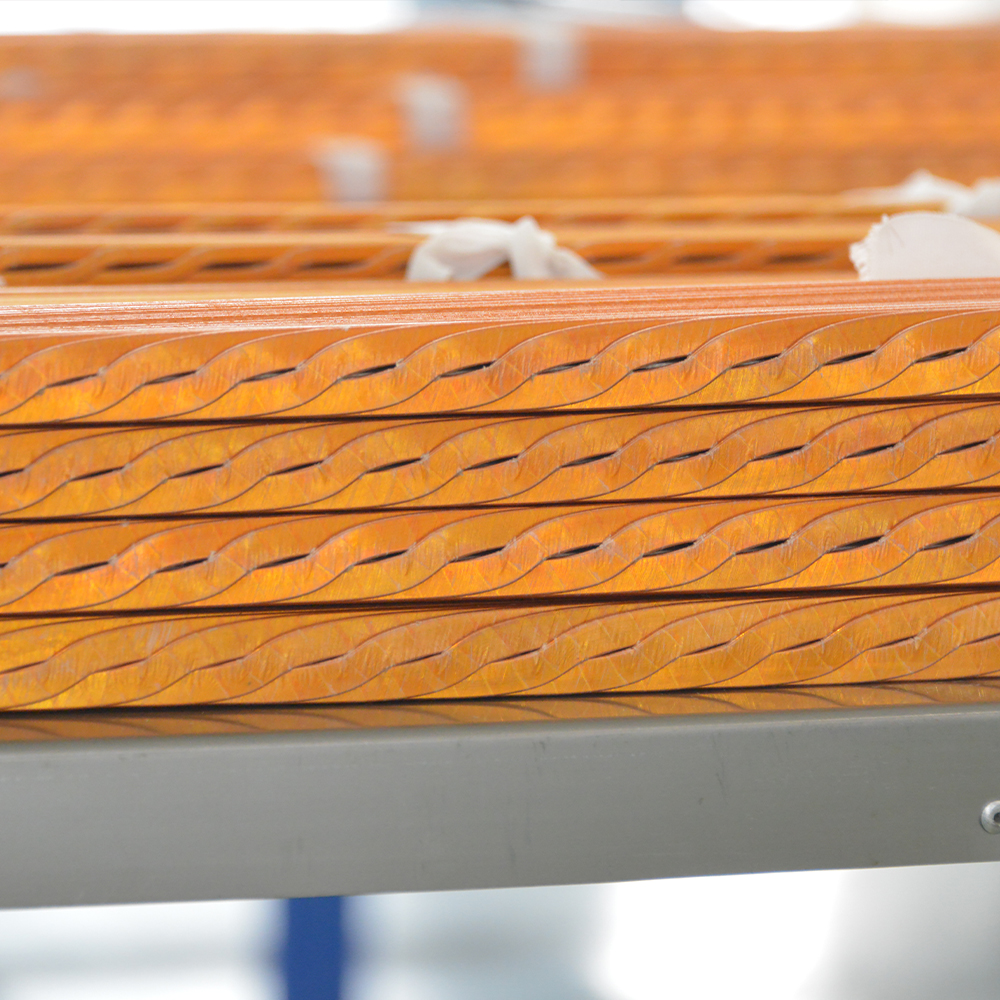

O produto apresenta ângulo de moldagem controlado e sem danos à camada isolante, garantindo ótimo desempenho elétrico da bobina na etapa final de aplicação. O ângulo de moldagem varia de 30° a 50°, e o ângulo de transposição pode ser de 360° ou 540°. O comprimento total pode atingir até 10 metros.
Parâmetros Técnicos
| Parâmetros Técnicos | |
|---|---|
| Item | Especificação |
| Nome do produto | Barra do Estator Transposta Continuamente |
| Material condutor | Cobre ETP / Cobre Isento de Oxigênio (Pureza ≥ 99,95%) |
| Estrutura do Condutor | Condutor Roebel Transposto Continuamente (CTC) |
| Aplicativo | Hidrogeradores, Turbo Geradores, Motores de Alta Tensão |
| Sistema de Isolamento | Sistema de isolamento composto de alto desempenho |
| Aula Térmica | Classe F / Classe H |
| Temperatura operacional | -40°C a +180°C |
| Ângulo de Transposição | 360°/540° |
| Ângulo de moldagem | 30° – 50° |
| Comprimento máximo da barra | Até 10 metros |
| Resistência Dielétrica | ≥ 3,0 kV |
| Resistência de Isolamento | ≥ 100 MΩ·km |
| Resistência Mecânica | Excelente estabilidade mecânica |
| Desempenho de flexão | Sem rachaduras no isolamento durante a flexão |
| Integridade do Isolamento | Nenhuma delaminação ou dano ao isolamento após a formação |
| Acabamento de superfície | Superfície de isolamento lisa e uniforme |
| Processo de Fabricação | Formação de precisão e transposição contínua |
| Padrões | Especificações IEC/IEEE/Cliente |
Aplicativo
Este produto é amplamente utilizado em máquinas elétricas de alta tensão e alta potência que exigem excelente desempenho elétrico e estabilidade mecânica, incluindo:
Perguntas frequentes
Q1: Para que esses produtos são usados principalmente?
Esses produtos são usados principalmente em máquinas elétricas rotativas de alta tensão e alta potência, incluindo geradores de grande e médio porte, turbogeradores e motores industriais de alta tensão que exigem sistemas confiáveis de enrolamento de estator.
Q2: Qual é a diferença entre barras transpostas, barras curadas com gel e bobinas de estator?
As barras transpostas são usadas para reduzir as perdas por correntes parasitas em enrolamentos de alta tensão, as barras retas curadas com gel fornecem alta estabilidade estrutural por meio da cura do isolamento e as bobinas do estator são componentes de enrolamento pré-formados usados em sistemas de montagem de geradores.
Q3: Quais sistemas de isolamento são usados nesses produtos?
Os sistemas de isolamento comuns incluem isolamento composto à base de mica, sistemas de resina epóxi e estruturas de isolamento impregnadas com gel ou curadas a vapor, dependendo do tipo de produto e dos requisitos de aplicação.
Q4: Quais são as principais vantagens desses produtos?
Eles oferecem alta confiabilidade elétrica, excelente desempenho de isolamento, forte resistência mecânica, boa estabilidade térmica e características de baixa descarga parcial, tornando-os adequados para operação de longo prazo em ambientes exigentes de geração de energia.
Q5: Esses produtos podem ser personalizados de acordo com os requisitos de design?
Sim. Todos os produtos podem ser customizados em termos de dimensões, estrutura do condutor, sistema de isolamento, ângulo de transposição, processo de cura e desempenho elétrico de acordo com desenhos técnicos do cliente e requisitos de aplicação.
