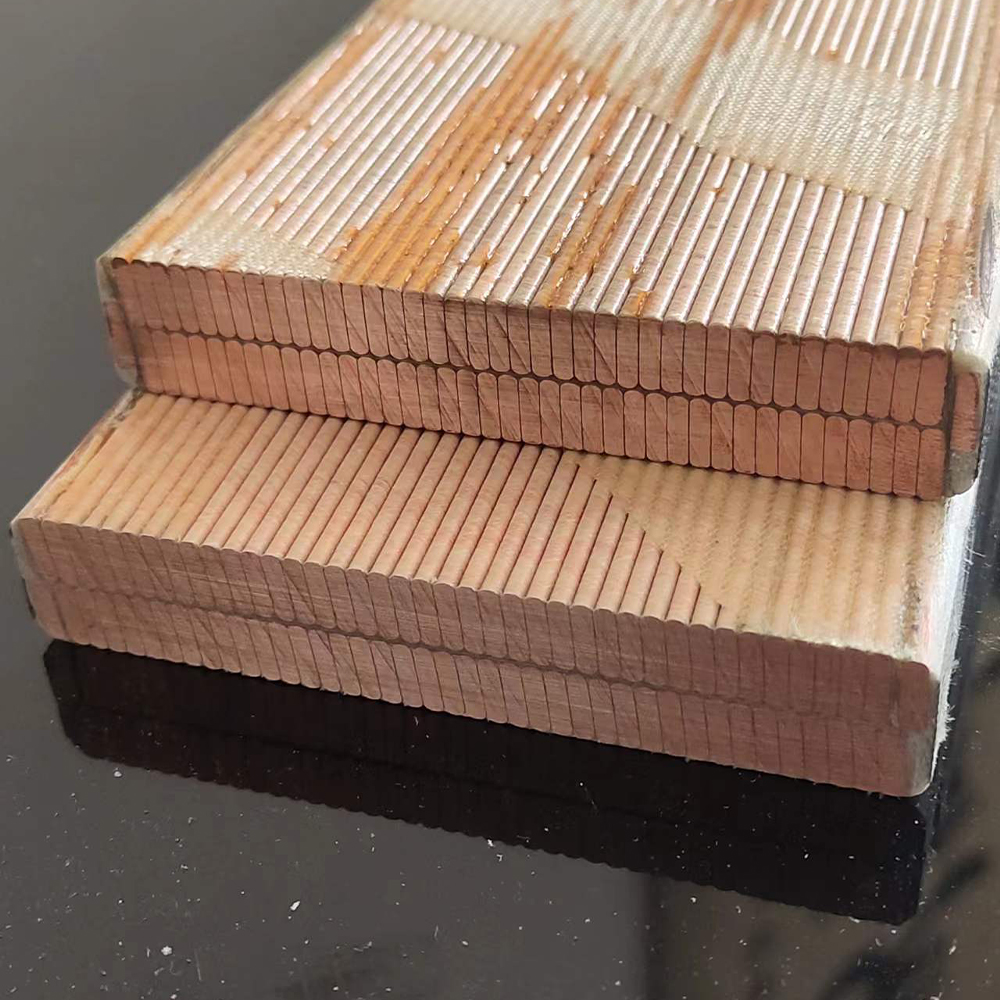

Após transposição de 360° / 540° e impregnação do gel, o produto atinge uma estrutura geral plana com alta precisão dimensional nas direções de largura e espessura. Possui excelente desempenho de vedação sem lacunas, alta resistência e forte rigidez. O comprimento máximo da barra do estator pode chegar a 10 metros, e o comprimento do núcleo impregnado de gel pode chegar a 6 metros.
Especificações Técnicas
| Especificações Técnicas | |
|
Item |
Especificação |
|
Nome do produto |
Barra de estator reta impregnada de gel |
|
Material condutor |
Cobre sem oxigênio (≥99,95%) |
|
Estrutura |
Barra de estator reta com impregnação de gel |
|
Sistema de Isolamento |
Isolamento composto de alto desempenho + cura em gel |
|
Ângulo de Transposição |
360° / 540° (opcional) |
|
Comprimento máximo da barra |
Até 10 metros |
|
Comprimento do núcleo impregnado de gel |
Até 6 metros |
|
Precisão Dimensional |
Alta precisão nas direções de largura e espessura |
|
Condição da superfície |
Suave, uniforme e sem vazios |
|
Desempenho de vedação |
Excelente, sem lacunas internas |
|
Resistência Mecânica |
Alta rigidez e estabilidade estrutural |
|
Resistência Dielétrica |
≥ 3,0 kV |
|
Resistência de Isolamento |
≥ 100 MΩ·km |
|
Aula Térmica |
Classe F / Classe H |
|
Temperatura operacional |
-40°C a +180°C |
|
Desempenho de flexão |
Formação controlada, sem danos ao isolamento |
|
Padrões |
IEC/IEEE/Personalizado |
Aplicativo
Este produto é amplamente utilizado em máquinas elétricas de alta tensão e alta potência que exigem excelente estabilidade mecânica e integridade de isolamento, incluindo:
Motores de alta tensão de grande e médio porte
Hidrogeradores e turbogeradores
Sistemas de acionamento industrial nas indústrias metalúrgica, de mineração e petroquímica
Motores de tração para sistemas de transporte ferroviário
Equipamentos elétricos pesados operando sob carga contínua de longo prazo
Sistemas de enrolamento de estator de alta confiabilidade para equipamentos de conversão de energia
Perguntas frequentes
Q1: Para que esses produtos são usados principalmente?
Esses produtos são usados principalmente em máquinas elétricas rotativas de alta tensão e alta potência, incluindo geradores de grande e médio porte, turbogeradores e motores industriais de alta tensão que exigem sistemas confiáveis de enrolamento de estator.
Q2: Qual é a diferença entre barras transpostas, barras curadas com gel e bobinas de estator?
As barras transpostas são usadas para reduzir as perdas por correntes parasitas em enrolamentos de alta tensão, as barras retas curadas com gel fornecem alta estabilidade estrutural por meio da cura do isolamento e as bobinas do estator são componentes de enrolamento pré-formados usados em sistemas de montagem de geradores.
Q3: Esses produtos podem ser personalizados de acordo com os requisitos de design?
Sim. Todos os produtos podem ser customizados em termos de dimensões, estrutura do condutor, sistema de isolamento, ângulo de transposição, processo de cura e desempenho elétrico de acordo com desenhos técnicos do cliente e requisitos de aplicação.
Q4: Quais sistemas de isolamento são usados nesses produtos?
Os sistemas de isolamento comuns incluem isolamento composto à base de mica, sistemas de resina epóxi e estruturas de isolamento impregnadas com gel ou curadas a vapor, dependendo do tipo de produto e dos requisitos de aplicação.
Q5: Quais são as principais vantagens desses produtos?
Eles oferecem alta confiabilidade elétrica, excelente desempenho de isolamento, forte resistência mecânica, boa estabilidade térmica e características de baixa descarga parcial, tornando-os adequados para operação de longo prazo em ambientes exigentes de geração de energia.
