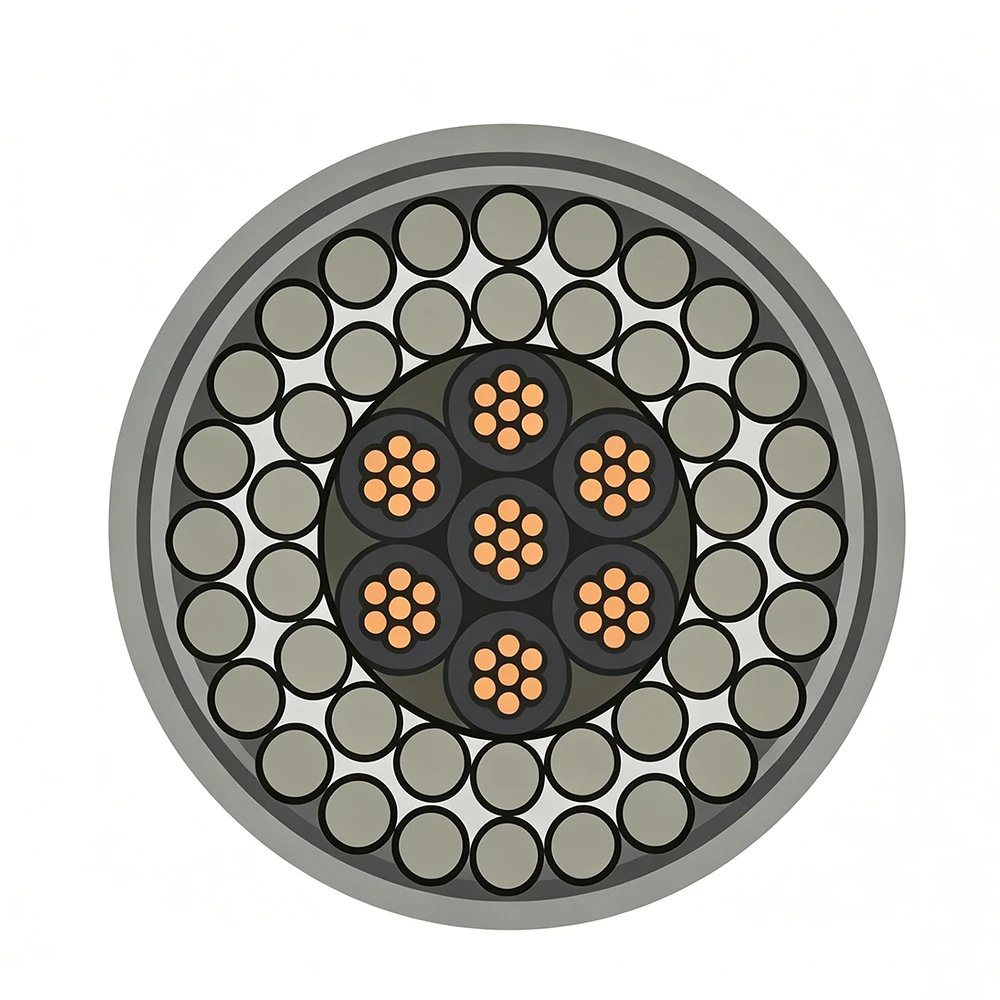

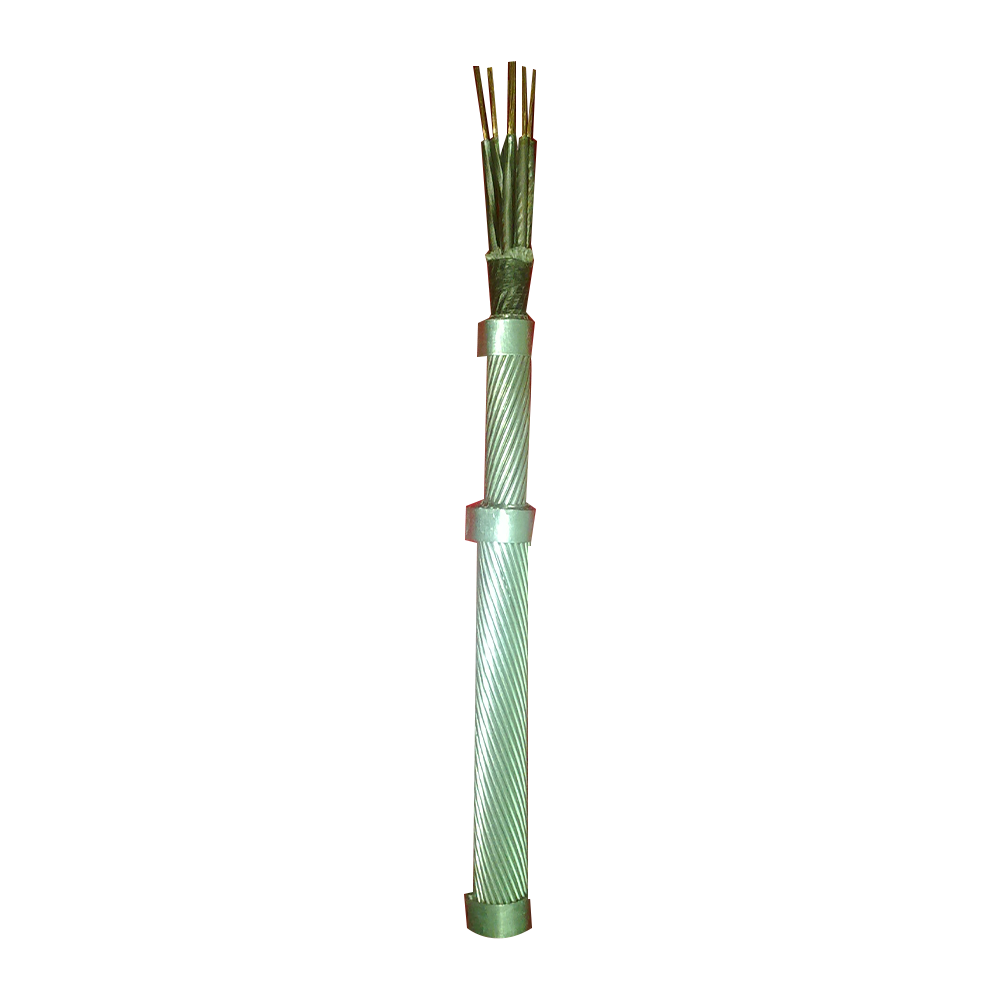

Os cabos de perfilagem de 7 condutores são usados em sistemas de perfilagem wireline de campos petrolíferos e monitoramento de fundo de poço. Diferentes tamanhos proporcionam diferentes níveis de resistência e desempenho para diversas condições de poço.
Design resistente para máxima resistência e aplicações em poços profundos.
Estrutura balanceada para operações padrão de registro em campos petrolíferos.
Flexível e adequado para aplicações de fundo de poço de serviço médio.
Especificações Técnicas
| Especificações Técnicas | |||
|---|---|---|---|
| PROPRIEDADES | |||
| Item | 15/32" (11,8 mm) | 1/2" (12,4 mm) | 15/32 (13,2 mm) |
| Diâmetro do cabo | 15/32" (11,8 mm) | 1/2" (12,4 mm) | 15/32 (13,2 mm) |
| Diâmetro mínimo da polia | 23" (590 mm) | 25" (620 mm) | 26" (660mm) |
| Coeficiente de estiramento do cabo Ft/Kft/Klbs (m/Km/5KN) | 0,756 (0,85) | 0,578 (0,65) | 0,578 (0,64) |
| ELÉTRICA | |||
| Tensão Máxima do Condutor | 1000 V CC | 1000 V CC | 1000 V CC |
| Classificação AWG do condutor | 20 | 20 | 20 |
| Resistência Mínima de Isolamento MΩ/Kft (m/Km) | 1640 (500) | 1640 (500) | 1640 (500) |
| MECÂNICO | |||
| Enbs de resistência à ruptura do cabo fixo | 22.500 libras (100KN) | 24.750 libras (110KN) | 28.125 libras (125KN) |
| Tensão máxima de trabalho sugerida | 16.875 libras (75KN) | 18.563 libras (82,5 KN) | 21.094 libras (93,75 KN) |
| Número e tamanho dos fios – armadura interna | 24×0,0397" (1,01mm) | 22×0,0437" (1,11 mm) | 17×0,0579" (1,47 mm) |
| Número e tamanho dos fios – armadura externa | 24×0,0492" (1,25 mm) | 22×0,0566" (1,44 mm) | 23×0,0579" (1,47 mm) |
| Resistência média à ruptura do fio - Armadura interna | 275 libras (1,51 KN) | 302 libras (1,82 KN) | 400 libras (3,19 KN) |
| Resistência média à ruptura do fio - Armadura externa | 340 libras (2,31 KN) | 392 libras (3,062 KN) | 400 libras (3,19 KN) |
| PROPRIEDADES | |||
|
Item |
15/32"(11,8 mm) |
1/2" (12,4 mm) |
33/64"(13,2 mm) |
|
Diâmetro do cabo |
15/32"(11,8 mm) |
1/2" (12,4 mm) |
33/64(13,2 mm) |
|
Diâmetro mínimo da polia |
23" (590 mm) |
25" (620 mm) |
26"(660mm) |
|
Coeficiente de estiramento do cabo Ft/Kft/Klbs (m/Km/5KN) |
0,756 (0,85) |
0,578 (0,65) |
0,578 (0,64) |
Perguntas frequentes
Q1: Para que é usado um cabo de exploração com suporte de carga?
Os cabos de exploração de suporte de carga são usados principalmente para registro de poços de petróleo e gás, perfuração, perfuração e outras operações de fundo de poço. Eles fornecem funções de suporte de carga, fonte de alimentação, transmissão de sinal e medição de profundidade.
Q2: Quais tipos de núcleo estão disponíveis para cabos de exploração resistentes?
De acordo com o número de núcleos, os cabos estão disponíveis em estruturas de núcleo único, três núcleos, quatro núcleos e sete núcleos para atender a diferentes requisitos de operação de fundo de poço.
Q3: Qual faixa de temperatura os cabos de exploração com suporte de carga podem suportar?
Cabos de temperatura normal geralmente operam de -30°C a 150°C, enquanto cabos de exploração com carga de alta temperatura podem suportar temperaturas de -50°C a 260°C.
Q4: Qual é a diferença entre cabos de exploração comuns e resistentes ao enxofre?
Os cabos de exploração resistentes ao enxofre são especialmente projetados para poços corrosivos de petróleo e gás contendo H₂S e outros meios agressivos, oferecendo maior resistência à corrosão e maior vida útil.
Q5: Qual padrão os cabos de exploração com suporte de carga atendem?
Os cabos de exploração de suporte de carga são fabricados de acordo com SY/T 6600-2020, o padrão da indústria de petróleo e gás para cabos de exploração de suporte de carga.
