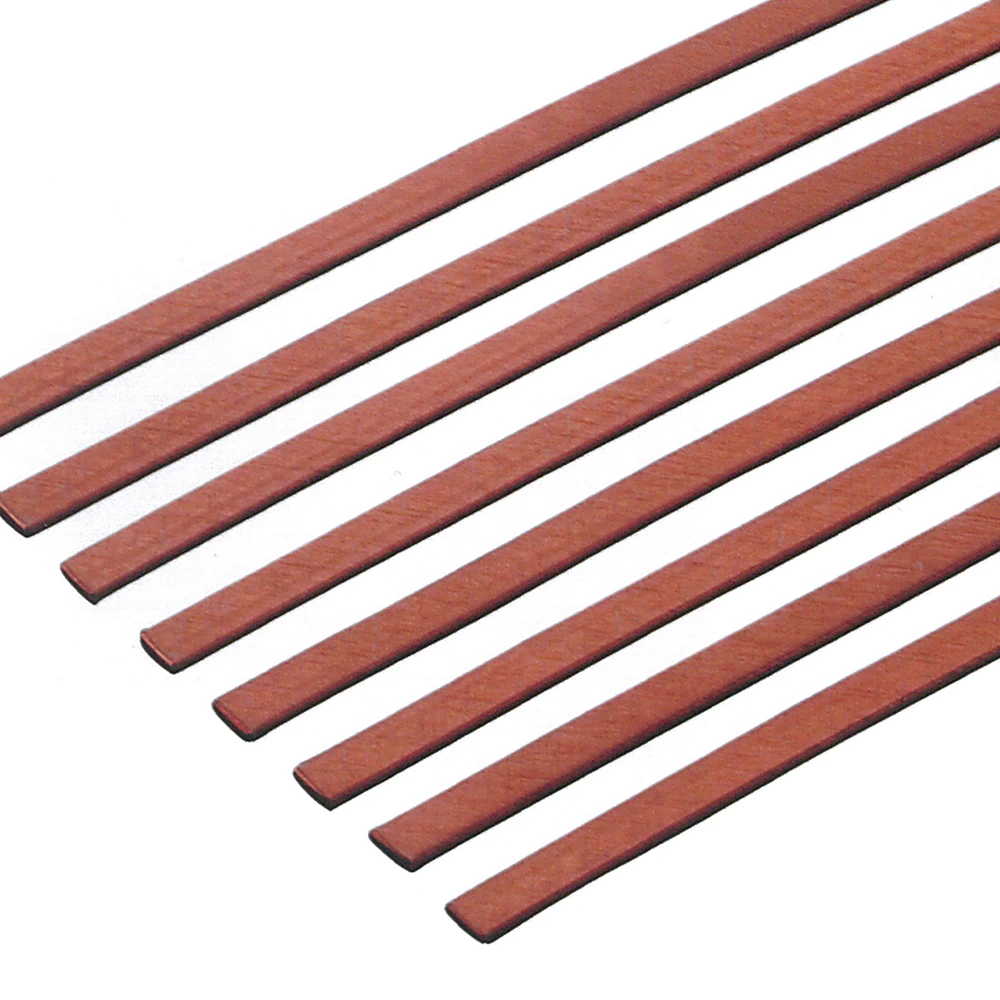

O produto é atualizado e desenvolvido de forma independente por tecnologia inovadora, e a qualidade da estrutura de isolamento é mais estável. Após a dobra, não há danos à camada de isolamento, o que evita efetivamente danos aos pontos de isolamento mais vulneráveis quando o produto é transposto. A adesão à tração é excelente, podendo suportar o grande deslocamento do ângulo de inclinação quando a bobina é dobrada e evitar o rasgo da camada de isolamento. O desempenho elétrico é estável com alto valor de decomposição. O ângulo tridimensional é uniforme, o que garante a vazão uniforme de resfriamento interno de água ou óleo, e tem bom desempenho mecânico e desempenho de vedação. Com maior propriedade mecânica, capacidade de sobrecarga e resistência ao calor e umidade, este produto é aplicável aos enrolamentos de motores e geradores de alta tensão de grande e médio porte, transformadores e diversos dispositivos elétricos.
Especificações Técnicas:
A tabela a seguir apresenta especificações técnicas típicas para os Fios de Cobre Retangulares Revestidos com Dupla Fibra de Vidro padrão. As especificações podem variar dependendo das condições operacionais e dos requisitos do sistema. O produto foi projetado para garantir desempenho elétrico estável, durabilidade e segurança em aplicações industriais exigentes.
Especificações Técnicas
|
Modelo e especificação |
|||||
|
Tipo |
Dimensões |
Nome |
Índice térmico |
||
|
GLEB axb GB/T 7672.2-2008 |
Espessura a:0,08~5,60mm Largura b:2,00~16,00mm |
Fio de cobre retangular, impregnado com resina enrolada em fibra de vidro, índice de temperatura 130 |
130 |
||
|
GLEB axb GB/T 7672.3-2008 |
Fio de cobre retangular, impregnado com resina enrolada em fibra de vidro, índice de temperatura 155 |
155 |
|||
|
GLEB axb GB/T 7672.4-2008 |
Fio de cobre retangular, impregnado com resina enrolada em fibra de vidro, índice de temperatura 180 |
180 |
|||
|
GLEB axb GB/T 7672.5-2008 |
Fio de cobre retangular, impregnado com resina enrolada em fibra de vidro, índice de temperatura 200 |
200 |
|||
|
Parâmetros técnicos |
|||||
|
Unid |
Índices técnicos |
|
Padrões de teste |
||
|
Dimensões |
Conheça o Capítulo 4 em GB/T 7672.1-2008 |
GB/T 4074.2-2008 |
|||
|
Resistência |
Conheça o Capítulo 5 em GB/T 7672.1-2008 |
GB/T 4074.5-2008 |
|||
|
Alongamento |
Espessura, mm |
Alongamento, % |
GB/T 4074.3-2008 |
||
|
a≤2,50 |
>30 |
||||
|
a>2,50 |
≥32 |
||||
|
Resiliência |
O ângulo máximo de retorno da mola é inferior a 5,5° |
GB/T 4074.3-2008 |
|||
|
Adesividade |
Resistência 10%, os revestimentos sem perder adesividade |
GB/T 4074.3-2008 |
|||
|
Teste de dobra |
Dimensão nominal, mm |
Diâmetro do mandril, mm |
Após testes de curvatura plana e lateral, os revestimentos devem estar sem rachaduras. |
GB/T 4074.3-2008 |
|
|
2,00≤b≤8,00 |
10b |
||||
|
8.00 |
15b |
||||
|
0,80≤a≤5,60 |
10a |
||||
|
Tensão de ruptura |
Espessura nominal do isolamento (mm) |
Tensão de ruptura (V) |
GB/T 4074,5 |
||
|
0.20 |
≥300 |
||||
|
0.40 |
≥400 |
||||
Capacidades de personalização
Oferecemos soluções de personalização flexíveis para atender a diversos requisitos de aplicação nas áreas elétrica e industrial. Do projeto estrutural ao desempenho do isolamento, todos os aspectos podem ser adaptados para garantir condutividade, resistência mecânica e confiabilidade térmica ideais.

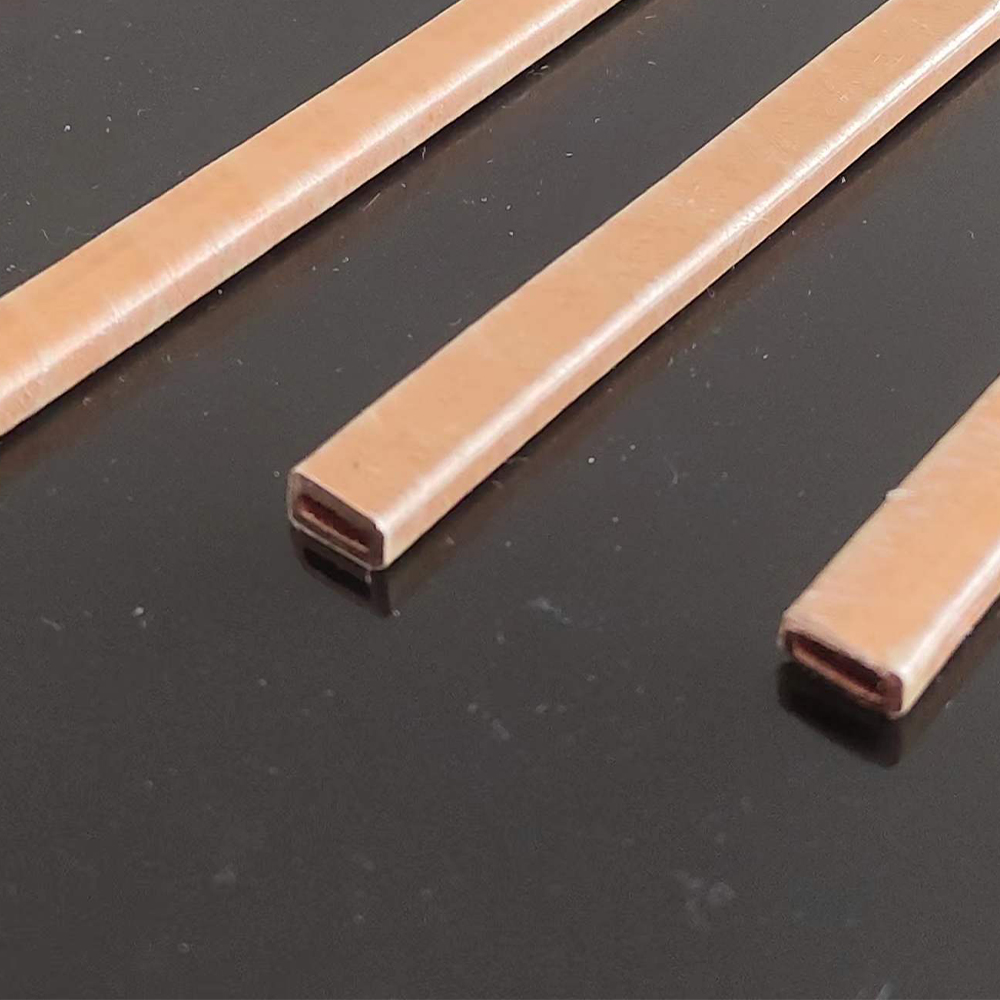

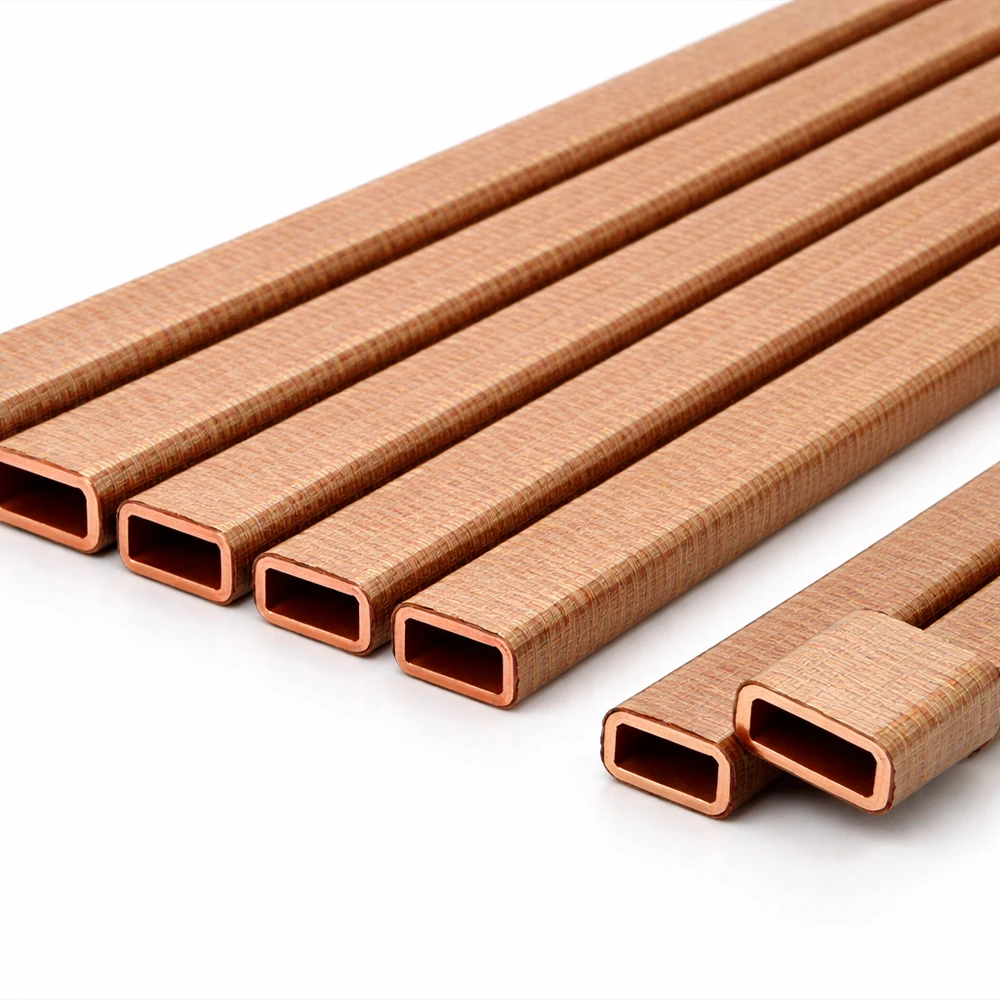

1. Dimensões do condutor e estrutura oca
A largura externa, a espessura e as dimensões da cavidade interna podem ser personalizadas com precisão para atender aos requisitos específicos de projeto elétrico e resfriamento, garantindo capacidade de corrente e dissipação de calor ideais.
2. Configuração de isolamento de fibra de vidro
O envoltório duplo de fibra de vidro pode ser personalizado em termos de espessura, método de estratificação e densidade de envoltório para atender a diferentes graus de isolamento e requisitos de classe térmica.
3. Desempenho térmico e elétrico
O índice de temperatura, a rigidez dielétrica e o desempenho geral do isolamento podem ser ajustados com base nas necessidades da aplicação, garantindo uma operação estável sob condições de alta temperatura ou alta carga.
4. Tratamento de superfície e opções de processamento
Disponível com impregnação de resina, acabamento superficial e tratamentos adicionais para aumentar a adesão, durabilidade mecânica e resistência a fatores ambientais.
Perguntas frequentes
Q1: Quais são as principais aplicações dos fios de cobre retangulares com cobertura dupla de fibra de vi
Eles são amplamente utilizados em enrolamentos de motores de alta tensão de grande e médio porte, geradores, transformadores e diversos equipamentos elétricos.
Q2: Quais são as principais vantagens dos fios de cobre com cobertura dupla de fibra de vidro?
Eles apresentam isolamento estável, nenhum dano após flexão, excelente adesão à tração, alta tensão de ruptura, boas propriedades mecânicas e forte resistência ao calor e à umidade.
Q3: Este produto pode ser usado em condutores transpostos?
Sim, sua estrutura de isolamento é especialmente projetada para evitar danos ao isolamento durante a transposição e flexão da bobina.
Q4: A personalização é compatível com isolamento e dimensões?
Sim, podemos personalizar a espessura do isolamento, estrutura de envolvimento, tamanho do condutor, estrutura oca e desempenho térmico/elétrico.
Q5: Qual é a estrutura de isolamento deste produto?
Adota um design duplo coberto de fibra de vidro com isolamento estável, alta adesão e excelente resistência a rasgos e deslocamentos.
