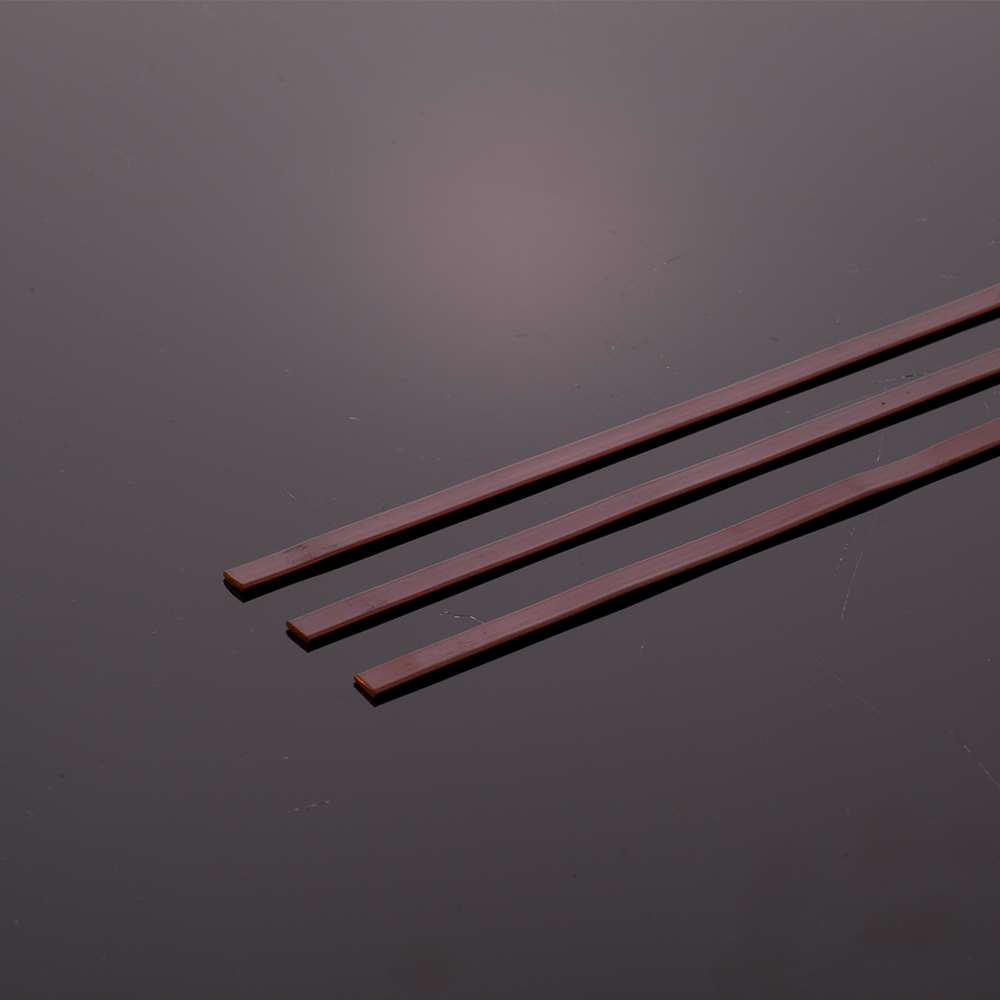

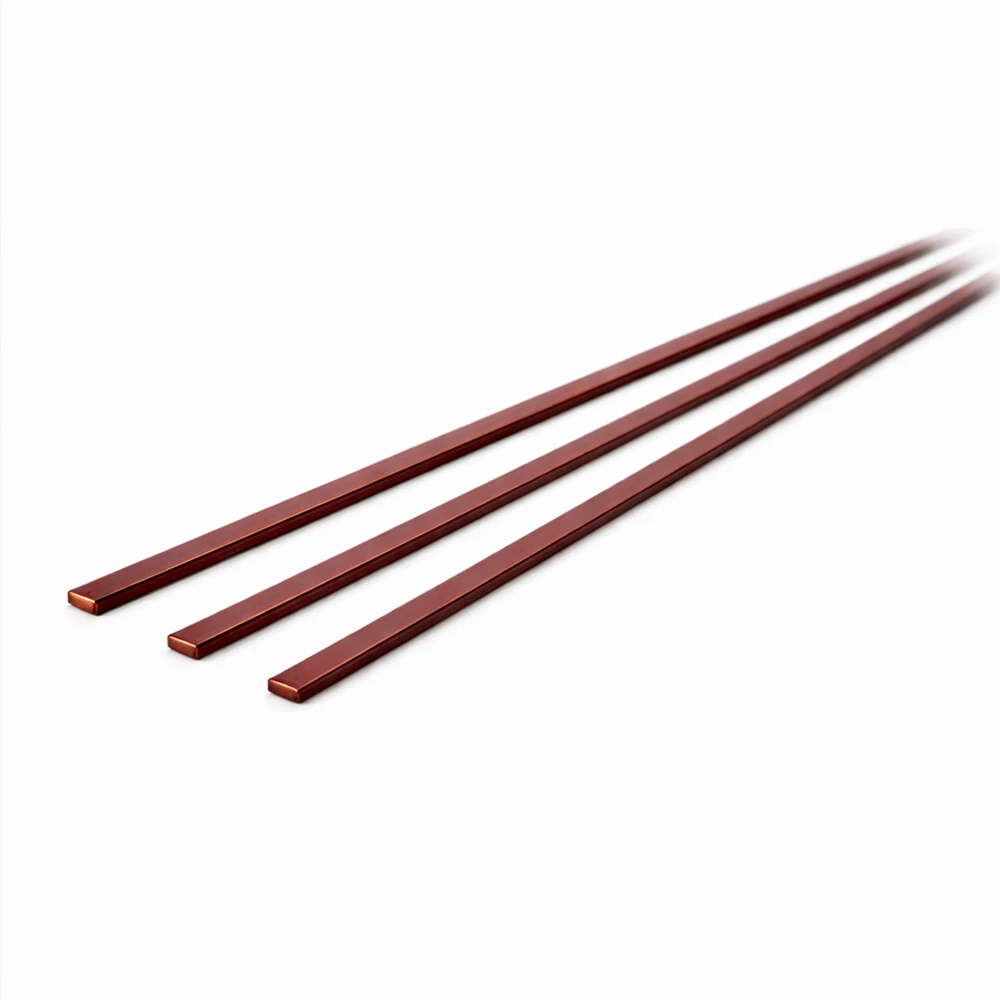

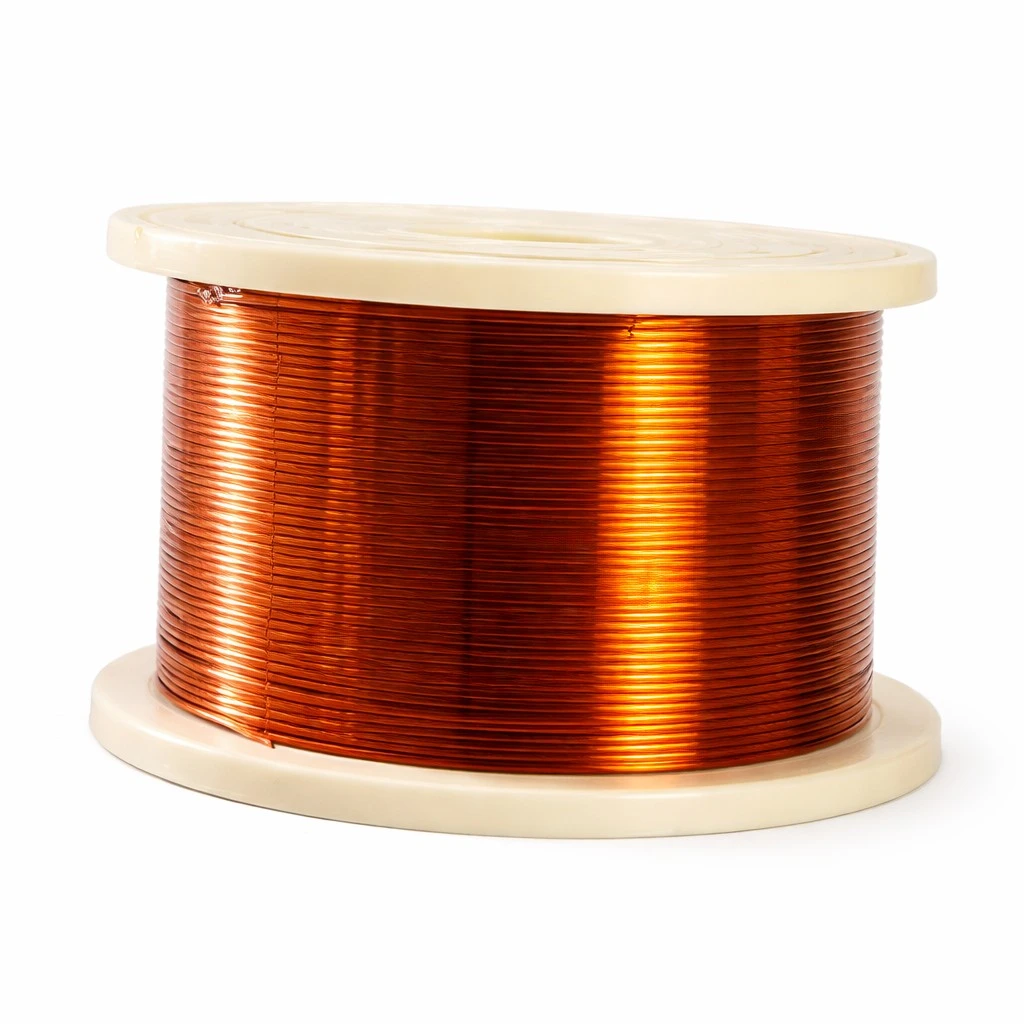

Este produto tem boa estabilidade térmica, excelente desempenho elétrico, especialmente a tensão de ruptura é mais do que o dobro do padrão internacional, propriedades mecânicas adesão à tração, a camada de isolamento e o fio de cobre estão firmemente presos após a dobra, e o desempenho de choque térmico é excelente, que pode atender a todos os tipos de ambiente de trabalho de alta temperatura. Com fina camada de isolamento, excelente estabilidade térmica, propriedades elétricas e mecânicas, este produto é aplicável aos enrolamentos de motores e geradores de grande e médio porte, transformadores e vários dispositivos elétricos.
Tensão de Ruptura: Mais que o dobro do padrão internacional — Rigidez dielétrica excepcional
Estabilidade térmica: Excelente desempenho em uma ampla faixa de temperatura, adequado para ambientes de trabalho com altas temperaturas
Adesão Mecânica: A camada de isolamento permanece firmemente fixada ao condutor de cobre mesmo após dobrar
Resistência ao choque térmico: Excelente desempenho sob ciclos rápidos de temperatura
Perfil de isolamento fino: Maximiza o fator de preenchimento do slot enquanto mantém proteção elétrica total
Especificações Técnicas
|
Parâmetro |
Valor/Descrição |
|
Nome do produto |
Fio plano de cobre esmaltado |
|
Material condutor |
Cobre isento de oxigênio / cobre eletrolítico de passo resistente |
|
Pureza do Condutor |
≥ 99,95% |
|
Forma do condutor |
Plano / Retangular |
|
Tipo de isolamento |
Revestimento de esmalte (poliéster, poliesterimida, poliamida-imida ou conforme especificação) |
|
Aula Térmica |
155°C, 180°C, 200°C ou 220°C (conforme necessidade do cliente) |
|
Tensão de ruptura |
≥ 2× Padrão Internacional IEC/NEMA |
|
Espessura do Isolamento |
Perfil fino, personalizado de acordo com os requisitos da aplicação |
|
Adesão e Flexibilidade |
Sem rachaduras ou descamação após dobrar; isolamento firmemente preso |
|
Desempenho de choque térmico |
Excelente — Passa em testes rápidos de ciclos de temperatura |
|
Condição da superfície |
Revestimento de esmalte liso e uniforme; livre de furos e defeitos |
|
Dimensões disponíveis |
Largura: 2,0 – 16,0 mm / Espessura: 0,5 – 5,0 mm (personalizado disponível) |
|
Nota: Os valores específicos de resistência à tração, alongamento e tensão de ruptura exata variam de acordo com o tipo e as dimensões do isolamento. Entre em contato conosco para obter folhas de dados detalhadas. |
|
Aplicativos
Enrolamentos de motores de grande e médio porte — motores industriais CA/CC, motores de tração
Enrolamentos do Gerador – Turbo geradores, hidrogeradores
Enrolamentos de transformadores — Transformadores de potência, transformadores de distribuição
Bobinas Elétricas e Indutores - Reatores, bobinas de estrangulamento, bobinas magnéticas
Componentes elétricos automotivos – enrolamentos de motores EV, alternadores
Equipamento de tração ferroviária — Motores de tração de alta potência e sistemas auxiliares
Capacidades de personalização
Oferecemos dimensões personalizadas, tipos de isolamento, classificações de classe térmica e especificações de condutores de acordo com as necessidades do cliente. A personalização disponível inclui:
Largura e espessura personalizadas por desenho
Escolha do tipo de esmalte (PE, PEI, PAI, PI, etc.)
Classe térmica de 155°C a 220°C ou superior
Opções de condutores de cobre nu ou estanhado
Requisitos especiais de adesão e flexibilidade
Prazo de entrega personalizado: 15–30 dias úteis dependendo das ferramentas e especificações.
Perguntas frequentes
Q1: O que significa "tensão de ruptura duas vezes maior que o padrão internacional"?
Isso significa que nosso isolamento de esmalte suporta uma tensão de teste dielétrico pelo menos duas vezes maior que o valor mínimo especificado pelas normas IEC 60317 ou NEMA MW 1000 para espessura de isolamento equivalente. Isto proporciona uma margem de segurança adicional para aplicações de alta tensão.
Q2: Como a fina camada de isolamento beneficia o projeto de motores e geradores?
Um perfil de isolamento mais fino permite que mais condutores de cobre caibam na mesma área da ranhura (maior fator de preenchimento da ranhura), o que melhora a eficiência, reduz as perdas resistivas e aumenta a densidade de potência geral do enrolamento acabado.
Q3: O isolamento racha ou descasca quando o fio é dobrado?
Não. Nosso revestimento de esmalte é formulado para excelente adesão e flexibilidade. O isolamento permanece firmemente preso ao condutor de cobre mesmo depois de dobrado e moldado, garantindo proteção elétrica consistente durante todo o processo de enrolamento.
Q4: Quais classes térmicas estão disponíveis para este produto?
Oferecemos revestimentos de esmalte classificados para operação contínua em 155°C, 180°C, 200°C e 220°C. Graus de temperatura mais elevados estão disponíveis mediante solicitação para aplicações especializadas.
Q5: Você pode fornecer dimensões personalizadas de fio plano?
Sim. Produzimos combinações personalizadas de largura e espessura com base nos desenhos do cliente. Forneça seus requisitos dimensionais específicos para uma cotação.
