Cabo de alimentação de óleo submersível tipo QYPN QYEN (QYPF)

APLICATIVO

Este produto é adequado para fornecer energia a unidades de bomba de óleo submersíveis com tensão nominal inferior a 3KV ou inferior a 6KV.

CARACTERÍSTICAS OPERACIONAIS

Temperatura de trabalho de longo prazo do condutor90°C, com excelente resistência a óleo e calor e resistência à corrosão.

TIPO E NOME

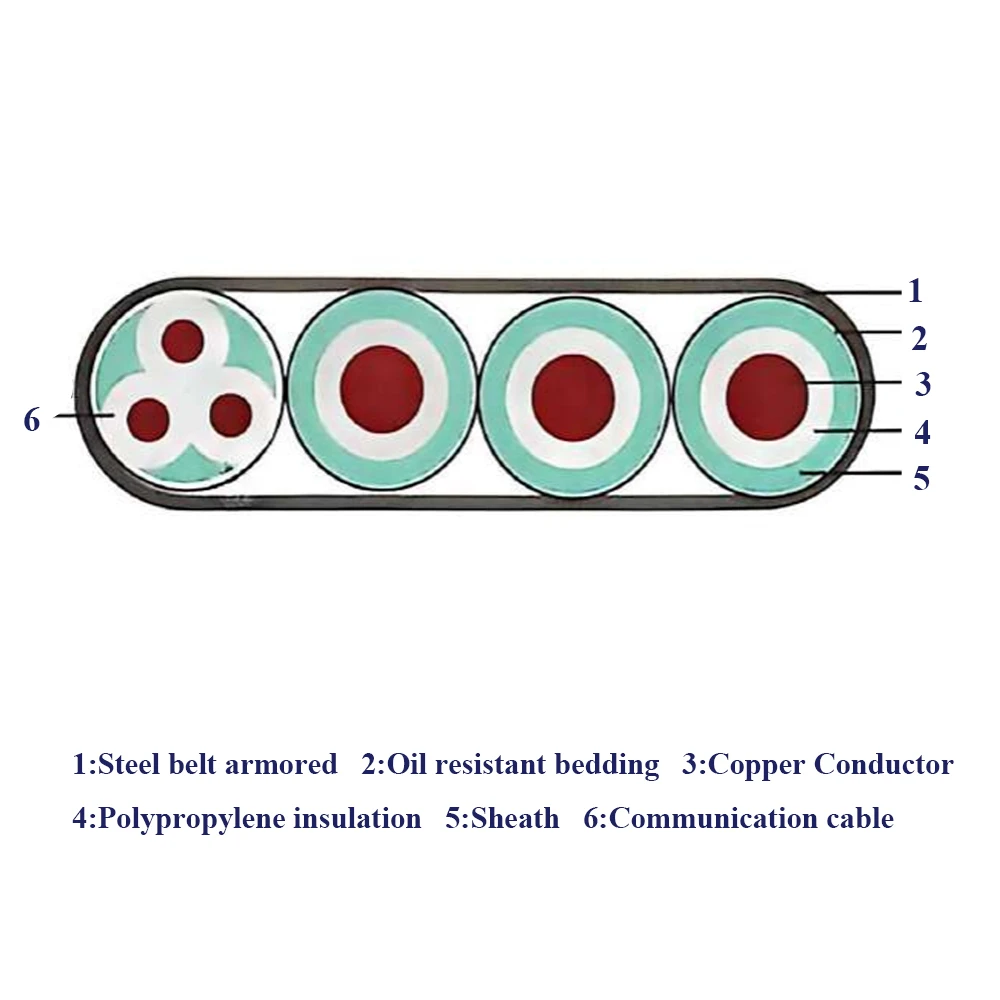

Isolamento modificado de polipropileno ou EPDM, bainha de borracha nitrílica, fita de PTFE / fita de fibra, cabo de comunicação, cabo de alimentação de bomba submersível plano blindado com tira de aço galvanizado (aço inoxidável, Monel).

GAMA DE PRODUÇÃO DE CABO

Tensão:3KV 4KV 5KV 6KV.
Temperatura: 90°C/205°F.
Padrões de implementação: GB/T16750-2015, APIRP 11S6

inquire_now next_products

Especificações Técnicas

Núcleos	Núcleos	Área nominal da seção transversal AWG/mm²	Número de diâmetro das raízes do condutor mm milímetros	Resistência DC do condutor20°C≤Ω/Km	Espessura nominal do isolamento mm		Espessura nominal da bainha mm		Tamanho e peso total do cabo (cabo plano)
				Resistência DC do condutor20°C≤Ω/Km	Espessura nominal do isolamento mm		Espessura nominal da bainha mm		3KV		6KV
				Estanhado	3KV	5KV	3KV	5KV	mmxmm	Kg/km	mmxmm	Kg/Km
Poder Unidade	3	5/10	1/4,62	1.16	1.9	2.3	1.3	1.3	14x37	1278	18x42	1390
	3	20/04	1/5.19	0.86	1.9	2.3	1.3	1.3	15x39	1449	19x44	1580
	3	2/33,5	1/6,54	0.56	1.9	2.3	1.3	1.3	16x44	1643	21x50	1760
	3	1/42,5	1/7,35	0.44	1.9	2.3	1.3	1.3	17x47	2158	22x54	2270
Controlar unidade	1-3	0,4-1,0	7/0,27-0,43	45-18,1	0.6		1.3		140

Área nominal da seção transversal mm²/AWG	Diâmetro nominal do condutor	Resistência de isolamento de 1,9 mm MΩ·Km	Corrente de fuga de 1,9 mm μA/ (Kv·Km)	Resistência de isolamento de 2,3 mm MΩ·Km	Corrente de fuga de 2,3 mm μA/ (Kv·Km)	DC com tensão de suporte 5 minutos
Área nominal da seção transversal mm²/AWG	Diâmetro nominal do condutor	Resistência de isolamento de 1,9 mm MΩ·Km	Corrente de fuga de 1,9 mm μA/ (Kv·Km)	Resistência de isolamento de 2,3 mm MΩ·Km	Corrente de fuga de 2,3 mm μA/ (Kv·Km)	3KV	5KV
16/5	4.62	3800	0.27	4082	0.24	27	35
20/4	5.19	3380	0.31	3738	0.27	27	35
33,5/2	6.54	2650	0.38	3121	0.32	27	35
42,5/1	7.35	2405	0.42	2841	0.35	27	35

REQUISITOS DE ENTREGA

Podem ser entregues em no mínimo 1000 metros, embalados em bandejas corrugadas totalmente em aço.

I INSTRUÇÕES DE ARMAZENAMENTO E TRANSPORTE

Para cabos entregues em rolos, o cabo mais externo, a distância da borda do diâmetro da bandeja de cabos corrugada toda em aço é 100 mm menor e o cabo não pode ser torcido ou torcido. Ambas as extremidades do cabo são à prova de umidade.

Perguntas frequentes

Q1: Quais vantagens esses produtos oferecem em comparação aos fios de cobre padrão?

Eles fornecem isolamento elétrico superior, alta estabilidade térmica, excelente resistência mecânica, forte resistência à umidade, radiação e choque térmico, tornando-os adequados para ambientes extremos e de alta demanda.

Q2: Os produtos podem ser personalizados de acordo com requisitos específicos?

Sim. Oferecemos soluções customizadas em termos de tamanho do condutor, estrutura de isolamento, classe de temperatura, nível de tensão e desempenho mecânico de acordo com as necessidades de aplicação do cliente.

Q3: Quais classificações de temperatura estão disponíveis?

Dependendo do sistema de isolamento, os produtos são geralmente adequados para ambientes Classe F (155°C), Classe H (180°C) e temperaturas mais altas, garantindo desempenho estável sob estresse térmico contínuo.

Q4: Quais são as principais aplicações desses produtos?

Eles são amplamente utilizados em motores de alta eficiência, geradores, transformadores, sistemas de motores submersíveis, motores de tração para trânsito ferroviário, equipamentos de energia eólica e sistemas elétricos industriais que exigem alta confiabilidade.

Q5: Que tipos de produtos estão incluídos nesta série?

Esta linha de produtos inclui fio plano de cobre esmaltado, fios isolados com fibra de vidro, fios de cobre envoltos em filme e fios planos e redondos de cobre isolados compósitos de alto desempenho projetados para aplicações elétricas exigentes.

Q6: Quais são as principais vantagens dos produtos condutores ocos em comparação aos fios sólidos?

Condutores ocos fornecem resfriamento interno eficiente, gerenciamento térmico aprimorado, maior capacidade de densidade de potência e melhor estabilidade em ambientes de operação contínua de alta carga.

Q7: O tamanho e a estrutura podem ser personalizados?

Sim. O diâmetro externo, o diâmetro interno, a espessura da parede, o formato do condutor (redondo ou plano) e a estrutura de isolamento podem ser personalizados de acordo com os requisitos técnicos do cliente.

Q8: Quais são as principais opções de materiais disponíveis?

A linha de produtos inclui fio oco de aço inoxidável, fio oco de cobre isento de oxigênio e diversas versões isoladas com estruturas compostas, como filme de poliimida F46, fibra de vidro e sistemas de isolamento de poliéster.

Q9: Quais meios de resfriamento podem ser usados dentro dos condutores ocos?

Os produtos são compatíveis com meios de resfriamento comuns, como água, óleo e outros fluidos de resfriamento industrial, dependendo do projeto do sistema e das condições operacionais.

Q10: Para que são usados principalmente esses produtos condutores ocos?

Esses condutores ocos são utilizados principalmente em sistemas elétricos de alta potência que requerem resfriamento interno, como motores elétricos, geradores, sistemas de tração e equipamentos industriais com estruturas de resfriamento de água ou óleo.
