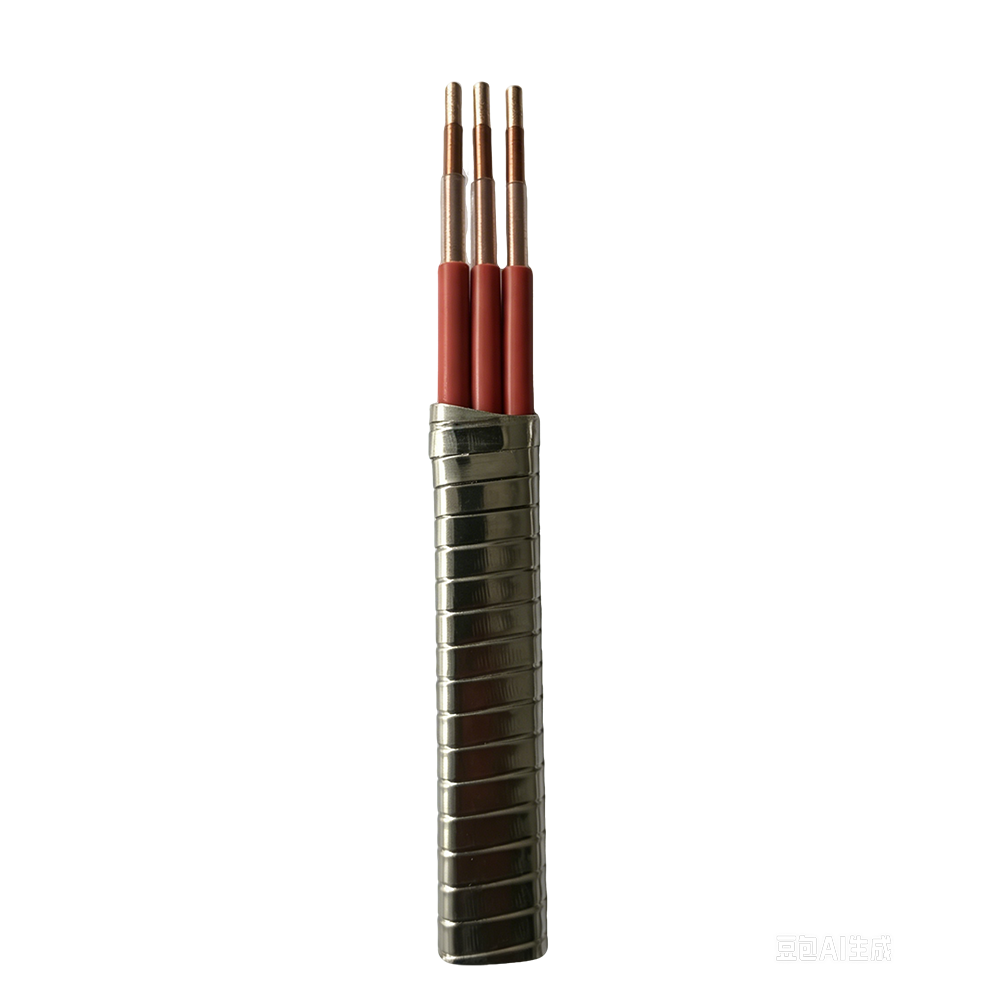

Cabo de ligação ESP tipo QYJYFF

APLICATIVO

Este produto é adequado para fornecer energia a unidades de bomba de óleo submersíveis com tensão nominal inferior a 3KV ou inferior a 6KV.

CARACTERÍSTICAS OPERACIONAIS

Temperatura de trabalho de longo prazo do condutor 150°C, com excelente resistência a óleo e calor e resistência à corrosão.

TIPO E NOME

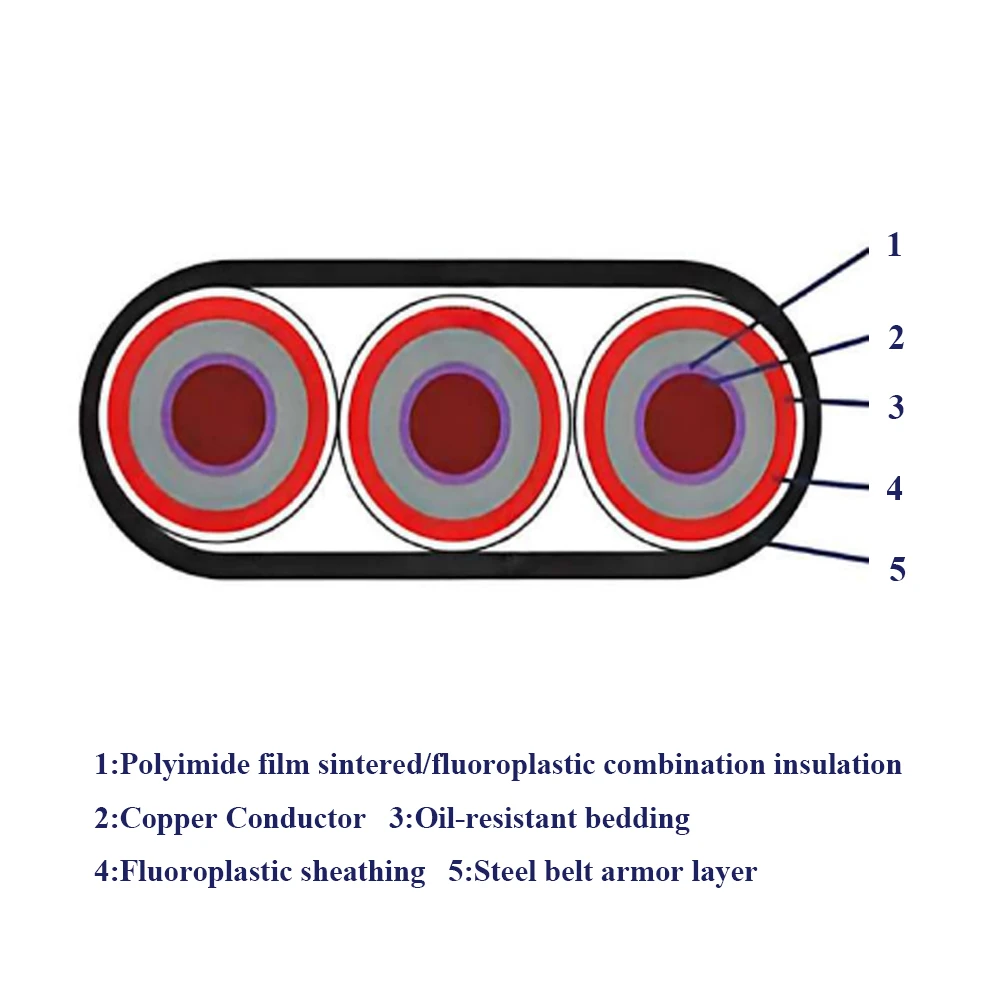

Poliimida - filme composto F46 sinterizado / combinação de isolamento fluoroplástico, revestimento fluoroplástico, envolvimento de fita de fibra ou trança de fibra de spandex de algodão, fita de aço galvanizado (aço inoxidável, Monel). Cabo de alimentação da bomba de óleo submersível plano blindado.

GAMA DE PRODUÇÃO DE CABO

Tensão:3KV 4KV 5KV 6KV.

Temperatura: 232°C/450°F.

Padrões de implementação: GB/T16750-2015, APIRP 11S6

inquire_now next_products

Especificações Técnicas

Núcleos	Área nominal da seção transversal AWG/mm²	Número de diâmetro das raízes do condutor mm milímetros	Resistência DC do condutor20°C≤Ω/Km	Espessura nominal do isolamento mm		Espessura nominal da bainha mm		Tamanho e peso total do cabo (cabo plano)
			Resistência DC do condutor20°C≤Ω/Km	Espessura nominal do isolamento mm		Espessura nominal da bainha mm		3KV		5KV
			Estanhado	3KV	5KV	3KV	5KV	mmxmm	Kg/km	mmxmm	Kg/Km
3	7/10	1/3,67	1.83	1.07	1.27	0.6	0.6	9x24	799	9,5x25	845
3	13/06	1/4.12	1.39	1.07	1.27	0.6	0.6	9,5x25	833	10x27	881
3	16/05	1/4,62	1.15	1.07	1.27	0.6	0.6	10,4x28	977	11x29	1032
3	20/04	1/5.19	0.84	1.07	1.27	0.6	0.6	11x29	1084	11,5x30,5	1143

Área nominal da seção transversal mm²/AWG	Diâmetro nominal do condutor	Resistência de isolamento de 1,07 mm MΩ·Km	Corrente de fuga de 1,07 mm μA/ (Kv·Km)	Resistência de isolamento de 1,27 mm MΩ·Km	Corrente de fuga de 1,27 mm μA/ (Kv·Km)	DC com tensão de suporte 5 minutos
Área nominal da seção transversal mm²/AWG	Diâmetro nominal do condutor	Resistência de isolamento de 1,07 mm MΩ·Km	Corrente de fuga de 1,07 mm μA/ (Kv·Km)	Resistência de isolamento de 1,27 mm MΩ·Km	Corrente de fuga de 1,27 mm μA/ (Kv·Km)	3KV	5KV
07/10	3.67	1723	0.34	1965	0.30	27	35
13/6	4.12	1570	0.38	1795	0.33	27	35
16/5	4.62	1429	0.41	1638	0.38	27	35
20/4	5.19	1297	0.45	1490	0.40	27	35

REQUISITOS DE ENTREGA

Podem ser entregues em no mínimo 1000 metros, embalados em bandejas corrugadas totalmente em aço.

INSTRUÇÕES DE ARMAZENAMENTO E TRANSPORTE

Para cabos entregues em rolos, o cabo mais externo, a distância da borda do diâmetro da bandeja de cabos corrugada toda em aço é 100 mm menor e o cabo não pode ser batido ou torcido. Ambas as extremidades do cabo são à prova de umidade.

Perguntas frequentes

Q1: O que significam as abreviaturas nos códigos de modelo de cabo de bomba submersível?

Nossos códigos de modelo de cabo de bomba submersível seguem um sistema de nomenclatura padronizado. Cada letra na designação do modelo representa uma característica estrutural específica ou material utilizado na construção do cabo.

1. Código da série

QY– Cabo geral da bomba submersível
QYJ– Cabo da bomba submersível com revestimento de chumbo

2. Código de forma

S– Cabo redondo
Cabo plano– Sem designação de código

3. Código de Material de Isolamento

P– Isolamento de polipropileno modificado
YJ– Isolamento de polietileno reticulado (XLPE)
YF– Filme composto de poliimida-F46 e isolamento composto FEP
E– Isolamento de borracha de etileno propileno (EPR)
VÓS– Filme composto de poliimida-F46 e isolamento composto EPR

4. Código de material da bainha (incluindo bainha interna)

P– Bainha de chumbo em liga
H– Bainha Hypalon (polietileno clorossulfonado)
N– Bainha de borracha nitrílica
E– Bainha de borracha de etileno propileno
F– Bainha composta de nitrilo-PVC

5. Código da camada de armadura

M– Armadura de fita de aço Monel
DF– Armadura de fita de aço inoxidável
Armadura de fita de aço galvanizado– Sem designação de código

Q2: O que é um cabo ESP?

O cabo ESP (cabo de bomba elétrica submersível) é usado para fornecer energia para bombas elétricas submersíveis de fundo de poço em poços de petróleo, gás e água. Ele é projetado para suportar altas temperaturas, pressões e condições corrosivas de poço.

Q3: Como escolho o cabo ESP certo?

A seleção depende da profundidade do poço, temperatura, tensão e condições químicas. Ambientes corrosivos ou de alta temperatura exigem sistemas de isolamento avançados e proteção de blindagem mais forte para garantir uma operação confiável a longo prazo.

Q4: Quais materiais são usados no isolamento e bainha do cabo ESP?

Os cabos ESP usam materiais como polipropileno (PP), XLPE, EPR e poliimida-FEP para isolamento. Os materiais de bainha e armadura incluem borracha nitrílica, EPR, Hypalon, liga de chumbo e fita de aço inoxidável para proteção contra calor, óleo e corrosão.

Q5: Qual é a diferença entre cabo ESP redondo e plano?

O cabo ESP redondo é comumente usado em condições de poço padrão com maior resistência mecânica. O cabo plano ESP foi projetado para espaços anulares estreitos entre a tubulação e o revestimento, facilitando a instalação em poços com espaço limitado.
