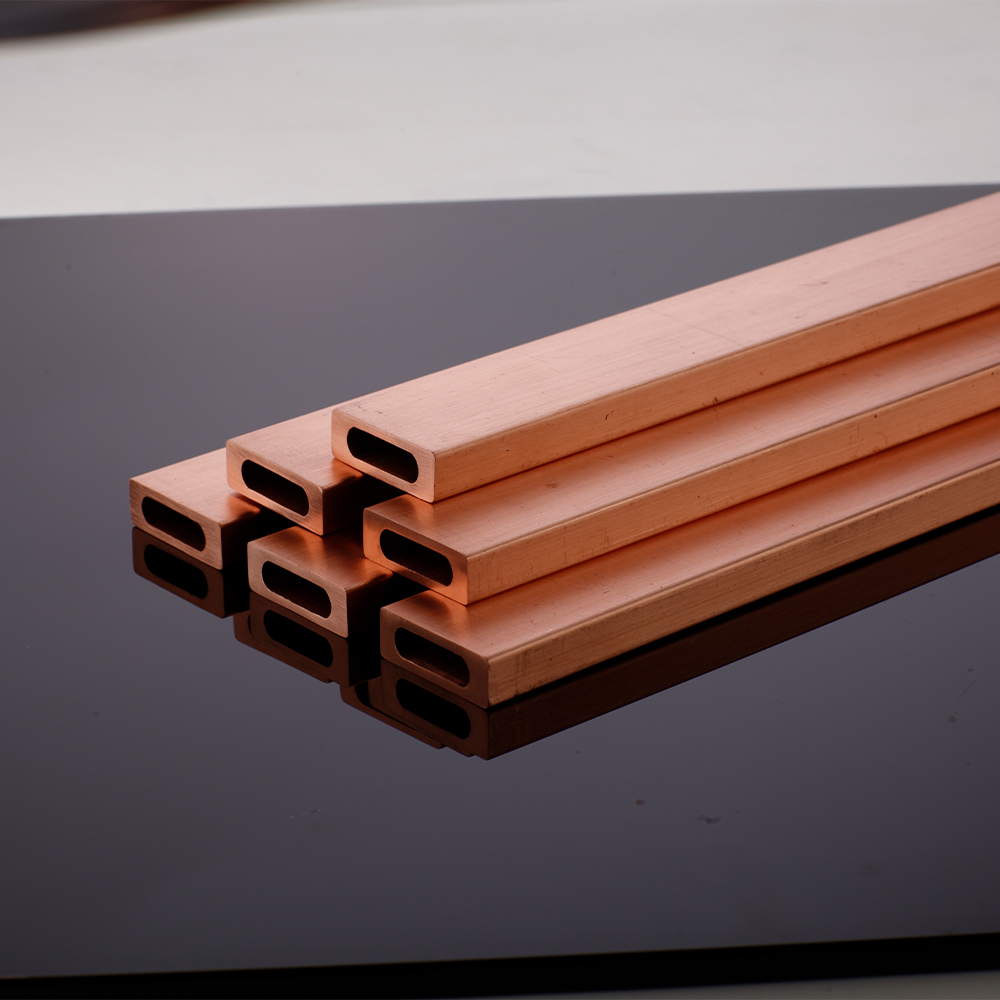

Este produto possui processo complexo, alta dificuldade de processamento, espessura desigual da parede adjacente, desvio de mais de 2 mm, alta precisão do diâmetro externo e tamanho do furo interno, garantindo fluxo uniforme e suficiente de líquido de resfriamento interno, e o comprimento máximo de processamento de um único fio pode chegar a 10 mm.
Especificações Técnicas
|
Parâmetro |
Valor/Descrição |
|
Nome do produto |
Condutor oco prateado com diferentes espessuras de parede |
|
Material |
Cobre sem oxigênio contendo prata (CuAg) |
|
Conteúdo Prata |
0,07% – 0,12% |
|
Pureza Cobre + Prata |
≥ 99,99% |
|
Conteúdo de oxigênio |
≤ 10 ppm |
|
Condutividade Elétrica |
≥ 98% SIGC |
|
Configuração de espessura de parede |
Espessura desigual da parede adjacente |
|
Desvio da Espessura da Parede |
≥ 2 mm (diferença entre paredes adjacentes) |
|
Tolerância do diâmetro externo |
± 0,03 mm (personalizável) |
|
Tolerância do diâmetro do furo interno |
± 0,05 mm (personalizável) |
|
Comprimento máximo de fio único |
10 metros (padrão) / Maiores mediante solicitação |
|
Condição da superfície |
Brilhante, limpo e sem óxido |
|
Desempenho de curvatura |
Excelente ductilidade para enrolamento de bobina |
Aplicativos
Grandes enrolamentos do rotor do turbogerador — Onde o resfriamento assimétrico é necessário para equilibrar as cargas térmicas.
Eletroímãs de alto campo — Para pesquisas físicas, sistemas de ressonância magnética e aceleradores de partículas.
Bobinas de aquecimento por indução especializadas — Requerem refrigeração líquida interna com distribuição de calor não uniforme.
Barramentos elétricos personalizados — Com canais de resfriamento integrados para espaços confinados.
Perguntas frequentes
Q1: Por que a espessura da parede adjacente é intencionalmente desigual?
O design desigual da parede permite que os engenheiros direcionem mais fluxo de refrigerante para áreas específicas do condutor que sofrem cargas térmicas mais altas ou acomodem geometrias de fenda assimétricas no rotor. Isso garante eficiência de resfriamento uniforme em todo o enrolamento.
Q2: O que significa "desvio superior a 2 mm" na prática?
Isto significa que a diferença na espessura da parede entre dois lados adjacentes do perfil oco pode exceder 2 mm. Por exemplo, uma parede pode ter 4 mm de espessura enquanto a parede adjacente tem 6,5 mm de espessura. Esta assimetria é controlada com precisão para atender às especificações do cliente.
Q3: Como manter alta precisão em DO e ID com uma assimetria tão complexa?
Utilizamos sistemas de medição a laser multieixos (ODAC/UMAC) e ferramentas de desenho personalizadas. O feedback em tempo real ajusta a posição da matriz durante o processamento para garantir que tanto a geometria externa quanto as dimensões internas do furo permaneçam dentro das tolerâncias especificadas.
Q4: Qual é o comprimento máximo de fio único disponível?
O comprimento máximo padrão do fio único é de 10 metros. Comprimentos maiores podem estar disponíveis dependendo das dimensões específicas da seção transversal e da configuração da espessura da parede. Por favor, pergunte com suas necessidades.
Q5: Este produto pode ser dobrado ou moldado para enrolamento de bobina?
Sim. Apesar da espessura assimétrica da parede, o material de cobre contendo prata oferece excelente ductilidade e pode ser dobrado e moldado utilizando equipamento de enrolamento padrão sem rachar ou deformar o canal interno.
