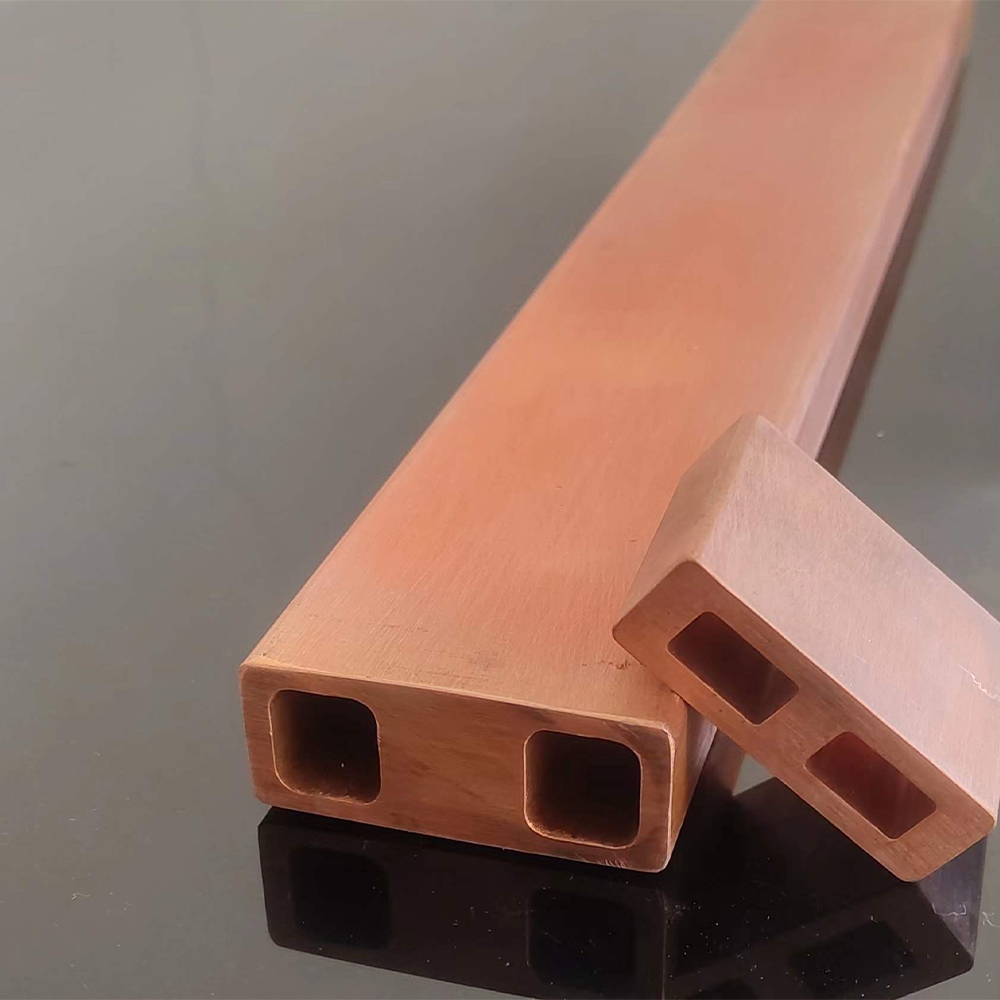

O Eccentric Silver Hollow Conductor é um perfil de cobre projetado com precisão, projetado especificamente para os enrolamentos do rotor de grandes turbogeradores em usinas térmicas, nucleares e hidrelétricas. O condutor possui um canal de resfriamento interno posicionado assimetricamente (furo excêntrico) que maximiza a condutividade elétrica e a eficiência do fluxo do líquido refrigerante. Fabricado em cobre isento de oxigênio contendo prata, este produto oferece excepcional resistência ao amolecimento térmico e à fluência mecânica sob cargas centrífugas e eletromagnéticas extremas.
Aplicativos
Aplicação primária: Bobinas de rotor para grandes turbogeradores (≥ 1.000 MW) em usinas térmicas, nucleares e grandes hidrelétricas.
Aplicações secundárias: Sistemas de barramentos de alta corrente que requerem refrigeração líquida interna; enrolamentos magnéticos especializados de alto campo.
Este produto é particularmente crítico para fabricantes de equipamentos de geração de energia que buscam componentes de alta confiabilidade que atendam à IEC 62067 e padrões internacionais equivalentes.
Especificações Técnicas
|
Parâmetro |
Unidade |
Especificação/Valor Típico |
Tolerância / Exigência |
|
Designação de Materiais |
- |
CuAg0,10P (CW013A) / CuAg0,07 |
De acordo com EN 1652/ASTM B187 |
|
Conteúdo Prata (Ag) |
% |
0,07 – 0,12 |
±0,01 |
|
Condutividade Elétrica |
% IACS |
≥ 98,0 |
A 20ºC |
|
Conteúdo de oxigênio |
ppm |
≤ 10 |
Grau livre de oxigênio |
|
Resistência à tração (recozida) |
MPa |
220 – 260 |
- |
|
Alongamento (A50) |
% |
≥ 35 |
- |
|
Temperatura de amolecimento |
°C |
≥ 350 |
Vantagem do rolamento de prata |
|
Tolerância de largura externa |
milímetros |
Conforme desenho (por exemplo, 10–40 mm) |
± 0,03 / ± 0,05 |
|
Tolerância de altura externa |
milímetros |
Conforme desenho (por exemplo, 5–20 mm) |
± 0,03 / ± 0,05 |
|
Tolerância do diâmetro do furo interno |
milímetros |
Conforme desenho (por exemplo, 3–15 mm) |
± 0,05 |
|
Desvio da espessura da parede (excentricidade) |
% da parede nominal |
≤ 5% |
Parâmetro de controle crítico |
|
Raio de canto (R) |
milímetros |
0,5 – 1,5 (personalizável) |
Por desenho do cliente |
|
Retidão |
mm / 1000 mm |
≤ 1,0 |
- |
|
Torção |
°/1000mm |
≤ 1,0 |
- |
|
Rugosidade da Superfície Interna (Ra) |
μm |
≤ 0,8 |
Otimizado para fluxo de refrigerante |
|
Condição da superfície externa |
- |
Brilhante, limpo e sem óxido |
Sem arranhões, rebarbas ou defeitos |
Perguntas frequentes
Q1: Por que a prata (Ag) é adicionada ao cobre?
A prata aumenta a temperatura de amolecimento em aproximadamente 100–150°C, evitando a deformação da bobina sob alta tensão térmica e centrífuga.
Q2: Como o desvio da espessura da parede (excentricidade) é controlado?
A medição a laser em tempo real (ODAC/UMAC) e o ajuste da matriz em circuito fechado mantêm o desvio ≤5% da parede nominal.
Q3: Qual condição de superfície é fornecida?
Brilhante, limpo e sem óxido com Ra ≤0,8 μm. Pronto para fita de mica ou aplicação de isolamento.
Q4: O design excêntrico reduz a ampacidade?
Não. Ele maximiza a seção transversal do cobre enquanto mantém o fluxo de refrigerante necessário para melhorar a eficiência geral.
Q5: É possível solicitar dimensões personalizadas?
Sim. O prazo de entrega das ferramentas personalizadas é de aproximadamente 30 a 45 dias a partir da aprovação do desenho.
